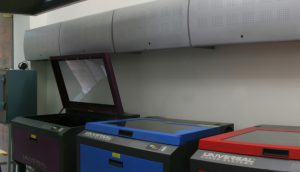

El taller de Prototipado Rápido cuenta con 5 cortadoras láser.

Para hacer uso de ellas deberás tomar en cuenta la siguiente información:

– Reglas para el uso de las cortadoras láser

– Horarios

– Apartado de horas para el corte

– Materiales y dimensiones

– Preparación de archivos

– Costo y pago

Reglas para el uso de las cortadoras láser:

– Sólo podrás acceder a cortar si llevas cubrebocas rígido. Si es del tipo de enfermería se te negará el acceso al corte.

– Es muy importante que traigas sólo material autorizado para que no se te niegue el corte.

– Se puntual a tu cita.

– Tu monedero electrónico deberá contar con saldo suficiente para cubrir 1 hora de córte, mínimo, o no podrás cortar.

– EL CORTE ES EXCLUSIVO PARA ALUMNOS INSCRITOS Y PARA TRABAJOS DE LAS MATERIAS EN CURSO.

– Revisa el REGLAMENTO DE CORTE ahí se especifican tus obligaciones y derechos.

Horarios para el uso de las cortadoras láser:

– El servicio de corte láser está disponible:

Lunes a Viernes de:	7:30 a 12:30
	14:30 a 20:30

Apartado de horas para corte láser:

– La lista de apartado se abre todos los lunes a las 7:00 am.

– Podrás apartar máximo un espacio de 1 hora 1 día por semana. La cita te da derecho a usar las 3 cortadoras láser de forma simultanea.

– Si no vas a hacer uso de tu cita, deberás cancelar con 24 horas de anticipación en la isla de prototipado, de lo contrario serás sancionado con una multa y perderás el derecho a los servicios de prototipado hasta que pagues dicha multa. La citas del día lunes por lo tanto, no pueden cancelarse.

– No podrás apartar cita si tienes multas pendientes.

– Tienes 10 minutos de tolerancia para llegar a tu cita, de lo contrario se te cobrará la multa correspondiente.

– En caso de no tener cita, deberás verificar si hay cortadoras disponibles, en caso de haber, podras utilizar el servicio aun sin tener cita. En este caso, sólo podras utilizar hasta 2 cortadoras, dejando 1 libre para otros usuarios.

– Podrás utilizar los equipos aun sin hacer cita: Cuando no hayan citas de apartado o el alumno con cita haya terminado su corte y aún hayan 15 minutos disponibles antes de la siguiente cita o en el caso de haber transcurrido los 10 minutos de tolerancia del usuario con cita.

Materiales y dimensiones:

– El material que vayas a cortar deberá tener una dimensión máxima de 45cm x 60cm o 60cm x 88cm .

– Los materiales que se pueden cortar o grabar son:

Papeles y cartones
	Espesor/Gramaje	Corte	Grabado
Papel bond	Cualquier gramaje	√	√ (beige)
Papel couche	Cualquier gramaje	√	√ (beige)
Papel caple	12 a 24 pts.	√	√
Papel albanene	Cualquier gramaje	√	√ X (Sólo grueso)
Opalina	Cualquier gramaje	√	√
Bristol	Cualquier gramaje	√	√
Sulfatada	Cualquier gramaje	√	√
Kraft	Cualquier gramaje	√	√
Revolución	Cualquier gramaje	√	√
Cartulina de jute	Cualquier gramaje	√	√
Batería	Delgada y gruesa	√ (Bordes obscuros)	√ (Café)
Carton Microcorrugado (1 cara)	0.6 a 1.6mm	√	√
Carton corrugado	1.2 a 5.8mm	√	√
Corrugado blanco	1.2 a 5.8mm	√	√
Cartón gris	1.2 a 3.0mm	√ (Bordes carbonizados)	√
Ilustración	Delgada y Gruesa	√	√
Maderas
	Espesor	Corte	Grabado
MDF	3.0 a 6.0mm	√	√
Fibracel	1.5 a 3.0mm	√	√
Triplay de pino	1.5 a 3.0mm	√ (Varía con la humedad del material)	√
Madera balsa	1.5 a 6.0mm	√	√
Madera en general	Hasta 3.0mm	√	√
Chapa de madera	Hasta 1.0mm	√ (Varia por pandeo)	√
Plásticos
	Espesor	Corte	Grabado
Estireno	15 a 100 pts.	√ 80 y 100pts corte no limpio	√
Acrílico*	1.5 a 6.0mm	√	√
Corrugado plástico	1.5 a 4.00mm	√	√ X
Foamboar (papel)	5mm	√	√
Foamboar (estireno)	5mm	√	√
Polipropileno	>1mm	√ X (Se pandea)	√
PET	>1mm	√	√
Espuma rosa (Foamular)	26mm	√ X (Forma un corte angulado)	X

*=El acrílico debe venir con protección por el lado que quedará como base al momento del corte, para evitar que se manche.



– Si alguno de los materiales que quieras cortar no se encuentra en las listas anteriores, puedes llevar una muestra los días viernes para hacer pruebas.

– Hay materiales que necesitan que el rayo pase dos veces. Consúltalo con los responsables del corte láser.

– Puedes revisar el muestrario de materiales en el área de prototipado para verificar el acabado tanto del corte como del grabado.

– Hay materiales que no se pueden cortar ni grabar, ya que producen gases tóxicos:

No se puede cortar ni grabar

Unicel

Trovicel

PVC

Vinil

Mica sin etiqueta de Especif.

Poliuretano

Polioximetileno

Preparación de archivos para corte láser:

– El formato del archivo deberá ser ".dxf" o ".dwg".

– El archivo deberás guardarlo, antes de llergar al área de prototipado, en la carpeta que se encuentra en la red de ARQDIS>cortadora01>temporal>mes en curso.

– El nombre del archivo deberá ser facil de identificar, preferentemente tu nombre y algún número. Ejemplo: MHidalgo_01.dwg

– El archivo debe estar totalmente terminado antes del corte, si llegas a trabajarlo en el área, se te comenzará a cobrar el tiempo de corte mientras terminas de arreglar tu archivo.

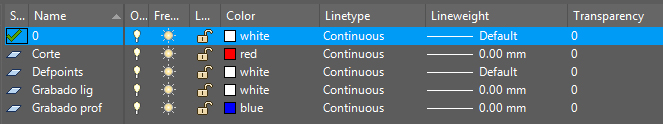

– Deberás utilizar los siguiente colores para especificar el corte.

ROJO corte

BLANCO Grabado Ligero

AZUL Grabado Profundo

– Si requieres más niveles de grabado utiliza colores primários, como el verde, cian, amarillo y magenta.

– Asigna los colores por layer y no por objeto.

– El tipo de línea debe de ser continua y el grosor deberá ser igual a cero.

– Revisa los TIPS DE CORTER LÁSER para poder preparar tu archivo o mandar cortar desde otros programas.

Costo y pago del corte láser:

– El costo es de $3.00 por minuto.

– El costo se calcula en base al tiempo cronometrádo por el equipo + el tiempo que se pierda corrigiendo o modificando tu archivo.

– El costo se determina por minuto iniciado, por ejemplo: De 0 a 60seg = 1 minuto, de 61seg a 120seg = 2 minutos y así sucesivamente.

– Si requieres una bolsa, esta tiene un costo de $5.00

– El pago es exclusivo con el monedero electrónico de la universidad, por ningún motivo se acepta otra forma de pago.
