Taller de prototipado Área de Corte Láser.

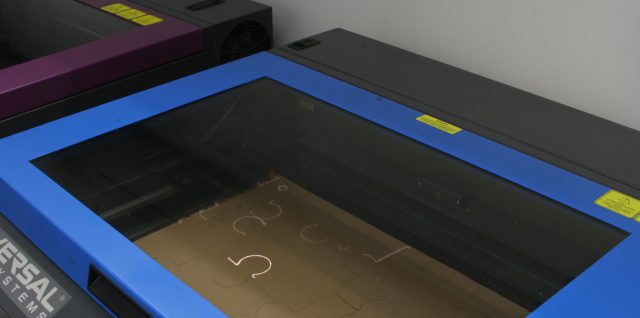

El taller de Prototipado Rápido cuenta con 5 cortadoras láser.
Para hacer uso de ellas deberás tomar en cuenta la siguiente información:
Reglas para el uso de las cortadoras láser:
– Sólo podrás acceder a cortar si llevas cubrebocas rígido. Si es del tipo de enfermería se te negará el acceso al corte.
– Es muy importante que traigas sólo material autorizado para que no se te niegue el corte.
– Se puntual a tu cita.
– Tu monedero electrónico deberá contar con saldo suficiente para cubrir 1 hora de córte, mínimo, o no podrás cortar.
– El servicio es exclusivo para alumnos insctritos, para realizar los trabajos de sus materias inscritas.
– Revisa el REGLAMENTO DE CORTE ahí se especifican tus obligaciones y derechos.
Horarios para el uso de las cortadoras láser:
– El servicio de corte láser está disponible:
| Lunes a Viernes de: | 7:30 a 13:30 |
| 14:30 a 19:30 |
Citas para corte laser:
–Durante el periodo de sana Distancia, sólo podras hacer uso del servicio de corte laser registrando tu cita en bookings
– Podrás apartar máximo un espacio de 1/2 hora. La cita te da derecho a usar las 5 cortadoras láser de forma simultanea.
– Si no vas a hacer uso de tu cita, deberás cancelar con 24 horas de anticipación enviando un correo electrónico a prototipado@ibero.mx.
– No podrás apartar cita si tienes multas pendientes.
– Tienes 5 minutos de tolerancia para llegar a tu cita, de lo contrario se te cobrará la multa correspondiente.
Materiales y dimensiones:
– El material que vayas a cortar deberá tener una dimensión máxima de 45cm x 60cm o 60cm x 88cm .
– Los materiales que se pueden cortar o grabar son:
| Papeles y cartones | |||
| Espesor/Gramaje | Corte | Grabado | |
| Papel bond | Cualquier gramaje | √ | √ (beige) |
| Papel couche | Cualquier gramaje | √ | √ (beige) |
| Papel caple | 12 a 24 pts. | √ | √ |
| Papel albanene | Cualquier gramaje | √ | √ X (Sólo grueso) |
| Opalina | Cualquier gramaje | √ | √ |
| Bristol | Cualquier gramaje | √ | √ |
| Sulfatada | Cualquier gramaje | √ | √ |
| Kraft | Cualquier gramaje | √ | √ |
| Revolución | Cualquier gramaje | √ | √ |
| Cartulina de jute | Cualquier gramaje | √ | √ |
| Batería | Delgada y gruesa | √ (Bordes obscuros) | √ (Café) |
| Carton Microcorrugado (1 cara) | 0.6 a 1.6mm | √ | √ |
| Carton corrugado | 1.2 a 5.8mm | √ | √ |
| Corrugado blanco | 1.2 a 5.8mm | √ | √ |
| Cartón gris | 1.2 a 3.0mm | √ (Bordes carbonizados) | √ |
| Ilustración | Delgada y Gruesa | √ | √ |
| Maderas | |||
| Espesor/Gramaje | Corte | Grabado | |
| MDF | 3.0 a 6.0mm | √ | √ |
| Fibracel | 1.5 a 3.0mm | √ | √ |
| Triplay de pino | 1.5 a 3.0mm | √ (Varía con la humedad del material) | √ |
| Madera balsa | 1.5 a 6.0mm | √ | √ |
| Madera en general | Hasta 3.0mm | √ | √ |
| Chapa de madera | Hasta 1.0mm | √ (Varia por pandeo) | √ |
| Plásticos | |||
| Espesor/Gramaje | Corte | Grabado | |
| Estireno | 15 a 100 pts. | √ 80 y 100pts corte no limpio | √ |
| Acrílico* | 1.5 a 6.0mm | √ | √ |
| Corrugado plástico | 1.5 a 4.00mm | √ | √ X |
| Foamboar (papel) | 5mm | √ | √ |
| Foamboar (estireno) | 5mm | √ | √ |
| Polipropileno | 1mm | √ X (Se pandea) | √ |
| PET | 1mm | √ | √ |
| Espuma rosa (Foamular) | 26mm | √ X (Forma un corte angulado) | X |
| *=El acrílico debe venir con protección por el lado que quedará como base al momento del corte, para evitar que se manche. | |||
– Si alguno de los materiales que quieras cortar no se encuentra en las listas anteriores, puedes llevar una muestra los días viernes para hacer pruebas.
– Hay materiales que necesitan que el rayo pase dos veces. Consúltalo con los responsables del corte láser.
– Puedes revisar el muestrario de materiales en el área de prototipado para verificar el acabado tanto del corte como del grabado.
– Hay materiales que no se pueden cortar ni grabar, ya que producen gases tóxicos:
| No se puede cortar ni grabar |
| Unicel |
| Trovicel |
| PVC |
| Vinil |
| Mica sin etiqueta de Especif. |
| Poliuretano |
| Polioximetileno |
Preparación de archivos para corte láser:
– El formato del archivo deberá ser ".dxf" o ".dwg".
– El archivo deberás guardarlo, antes de llergar al área de prototipado, en la carpeta que se encuentra en la red de ARQDIS>cortadora01>temporal>mes en curso.
– El nombre del archivo deberá ser facil de identificar, preferentemente tu nombre y algún número. Ejemplo: MHidalgo_01.dwg
– El archivo debe estar totalmente terminado antes del corte, si llegas a trabajarlo en el área, se te comenzará a cobrar el tiempo de corte mientras terminas de arreglar tu archivo.
– Deberás utilizar los siguiente colores para especificar el corte.
ROJO corte
BLANCO Grabado Ligero
AZUL Grabado Profundo
– Si requieres más niveles de grabado utiliza colores primários, como el verde, cian, amarillo y magenta.
– Asigna los colores por layer y no por objeto.
– El tipo de línea debe de ser continua y el grosor deberá ser igual a cero.
– Revisa los TIPS DE CORTER LÁSER para poder preparar tu archivo o mandar cortar desde otros programas.
Costo y pago del corte láser:
– El costo es de $3.00 por minuto.
– El costo se calcula en base al tiempo cronometrádo por el equipo + el tiempo que se pierda corrigiendo o modificando tu archivo.
– El costo se determina por minuto iniciado, por ejemplo: De 0 a 60seg = 1 minuto, de 61seg a 120seg = 2 minutos y así sucesivamente.
– Si requieres una bolsa, esta tiene un costo de $5.00
– El pago es exclusivo con el monedero electrónico de la universidad, por ningún motivo se acepta otra forma de pago.
